Tổng quan

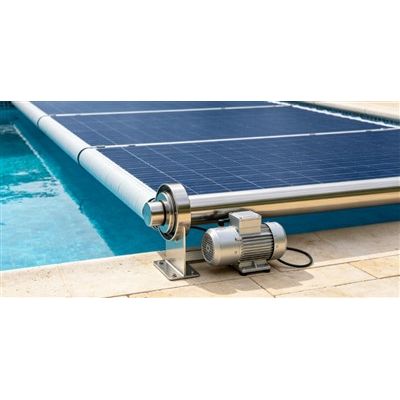

Chăn hồ bơi năng lượng mặt trời có động cơ với cuộn thép không gỉ là một hệ thống che phủ hồ bơi tự động cho phép người dùng cuộn và mở chăn hồ bơi năng lượng mặt trời chỉ bằng một nút nhấn.
Thông số kỹ thuật
|
tham số |
Thông số kỹ thuật / Hiệu suất |
|
Công suất chiều rộng hồ bơi |
3,0 m – 12,0 m (tùy chọn mô-đun tùy chỉnh cho bể lớn hơn) |
|
Tải kết cấu tối đa |
Khả năng chịu tải ướt-lên đến 280 kg |
|
Xây dựng ống |
Đường kính 114 mm, ống lõi nhôm dày 3,5 mm |
|
Tốc độ triển khai |
0,15 m/s (hồ bơi ≈ 25 m đóng cửa dưới 3 phút) |
|
Giữ nhiệt |
Duy trì nhiệt độ nước từ +4 độ đến +8 độ |
|
Giảm tổn thất nhiệt |
Giảm tới 75% tổn thất nhiệt |
|
Giảm sự bốc hơi nước |
Ngăn chặn bay hơi lên tới 95% |
|
Tiết kiệm nước |
Tiết kiệm tới 12.000 lít mỗi tuần (quy mô bể bơi thương mại) |
|
Hiệu quả hóa học |
Tăng hiệu quả sử dụng clo lên ~45% khi tiếp xúc với tia cực tím |
Hiệu quả vật liệu & năng lượng mặt trời
|
Loại |
Đặc điểm kỹ thuật |
|
Độ dày polyetylen |
Cấu trúc bong bóng đối xứng, cấp công nghiệp 500-micron |
|
Chống tia cực tím |
2,5% HALS (Chất ổn định ánh sáng amin bị cản trở), phơi sáng lên tới 500 kLy |
|
Kháng hóa chất |
Khả năng chống sốc clo lên đến 10 ppm |
|
Hiệu suất năng lượng mặt trời |
Lớp trên cùng có màu xanh lam hoặc trong suốt-có độ trong suốt cao |
|
Lớp chặn ánh sáng |
Lớp dưới mờ đục chặn phổ 400–700 nm |
|
Gia cố cạnh |
Vải polyester chống tia cực tím 50 mm-, sợi PTFE được khâu đôi- |
Tính năng kỹ thuật

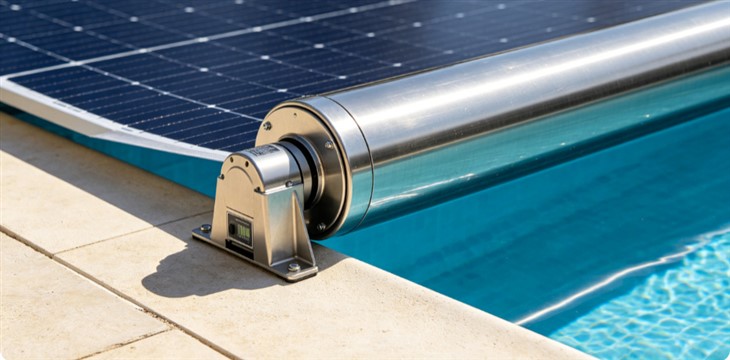

Ma trận khung gầm & cuộn
Được chế tạo từ thép không gỉ SS316 loại 3.0mm dành cho hàng hải{1}} đã qua xử lý thụ động điện hóa. Cấu hình ép đùn chịu được thử nghiệm Xịt muối trung tính (NSS) trong 240- giờ theo tiêu chuẩn ASTM B117, đạt được xếp hạng bề ngoài Lớn hơn hoặc bằng 9 (ISO 10289). Báo cáo thử nghiệm của bên thứ ba (SGS/TÜV) về khả năng chống rỗ trong môi trường có hàm lượng clo cao (5000ppm) và nước mặn được cung cấp theo yêu cầu.

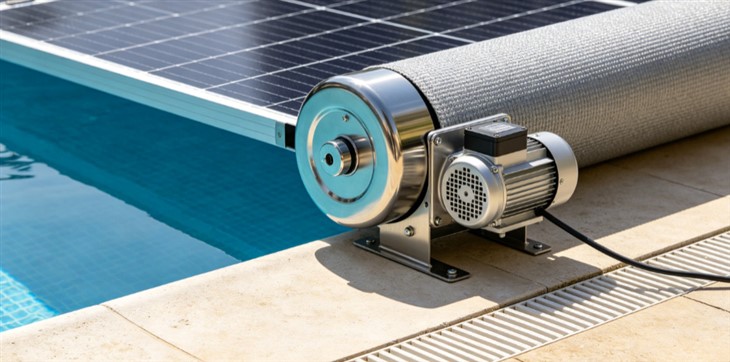

Hệ thống truyền động
Động cơ bánh răng hành tinh không chổi than 24V DC công suất cao được xếp hạng IP68 (thử nghiệm dưới nước ở độ sâu 1,5 m trong 24 giờ). Dòng rò tối đa được xác minh tại<0.25mA under full load, ensuring compliance with commercial pool wet-niche safety zones.
Kiểm soát độ lệch và căn chỉnh
Trục hỗ trợ bên trong-ổ trục kép hạn chế độ lệch giữa- nhịp ở mức<15mm on spans up to 12 meters under maximum wet-blanket weight. Internal self-aligning ball bearings tolerate up to 2 degrees of structural installation misalignment without reducing bearing life cycles.
Bảo vệ quá tải an toàn
Bộ giới hạn-mô-men xoắn cơ học tích hợp sẽ ngắt truyền động động cơ nếu lực cản liên tục vượt quá 45kg, bảo vệ chăn khỏi bị rách và ngăn chặn bánh răng bị bong ra trong các trường hợp có chướng ngại vật.
Cấu trúc sức cản gió
Độ lệch của trục chính và độ ổn định của neo được xác minh thông qua Phân tích phần tử hữu hạn (FEA) và thử nghiệm-đường hầm gió để chịu được tải trọng gió ngang lên tới 45 km/h khi được triển khai hoàn toàn, duy trì hệ số an toàn kết cấu 3:1.
Năng lực sản xuất
Cơ sở hạ tầng nhà máy:Được sản xuất tại cơ sở rộng 12.000 m2 được chứng nhận ISO 9001:2015. Các mối nối kết cấu quan trọng được xử lý thông qua cánh tay hàn robot OTC 6 trục, đạt tiêu chuẩn hàn ISO 5817 Cấp B / AWS D1.6. Nhà máy duy trì công suất ổn định hàng tháng là 1.200 chiếc.
Kiểm soát chất lượng (QC):100% hệ thống truyền động cơ giới đều trải qua quá trình kiểm tra tải liên tục 50 chu kỳ bắt buộc trước khi đóng gói. Việc kiểm tra hàng loạt tuân theo các Mức chất lượng được chấp nhận nghiêm ngặt: AQL 1.5 đối với các kích thước kết cấu quan trọng và AQL 2.5 đối với tính thẩm mỹ bề mặt.
Hỗ trợ cung cấp
Khả năng moq & OEM
Số lượng đặt hàng tối thiểu (MOQ) là 10 đơn vị cho kích thước tiêu chuẩn và 5 đơn vị cho chiều dài kiến trúc tùy chỉnh. Khắc laser nhãn riêng-trên khung SS316 có sẵn cho các đơn đặt hàng số lượng vượt quá 30 chiếc.
Hậu cần & Đóng gói
Đơn đặt hàng container tiêu chuẩn được hoàn thành trong vòng 35 ngày theo lịch. Các đơn vị riêng lẻ được đóng gói trong thùng gỗ được xử lý nhiệt theo tiêu chuẩn ISPM-15. Tải trọng: container GP 20ft chứa được 45 chiếc (hệ thống 6m); Container HQ 40ft chứa được 95 chiếc.
Điều khoản thương mại
Các lô hàng được xử lý thông qua các hãng vận tải đường biển Cấp 1 theo tiêu chuẩn
Incoterms
FOB Thượng Hải, CIF Rotterdam, hoặc DDP Los Angeles.
Hỗ trợ vòng đời-
Khung bảo hành:Bảo hành kết cấu 5-năm đối với khung SS316 và các mối hàn robot; Bảo hành thay thế 3 năm đối với động cơ 24V DC và cụm PCB điều khiển; bảo hành 3 năm theo tỷ lệ đối với sự xuống cấp của tia cực tím và sự phân tách bong bóng.
Bảo trì hiện trường:Có vòng bi bên trong được làm kín-tại nhà máy không cần bôi trơn. Khuyến nghị bảo trì được giới hạn ở việc rửa sạch bằng nước ngọt sau mỗi 90 ngày. Các khớp nối điện chống thấm nước-nhả nhanh cho phép tháo rời động cơ để sử dụng trong mùa đông trong vòng chưa đầy 10 phút.
Tính liên tục của các bộ phận:Đảm bảo có sẵn trên toàn cầu các bánh răng truyền động, vòng bi và bộ phận điều khiển thay thế trong 10 năm sau{1}}mua. Thiết kế ống lõi kênh-có khe phân đoạn cho phép nhóm 2 người thực hiện thay thế chăn hoàn chỉnh trong vòng chưa đầy 30 phút.
Hỗ trợ kỹ thuật:Đánh giá chẩn đoán kỹ thuật số cho các yêu cầu bảo hành được xử lý trong vòng 48 giờ, với các bộ phận thay thế được gửi qua đường hàng không. Tư vấn kỹ thuật video trực tiếp 24 giờ có sẵn cho các kỹ thuật viên hiện trường trong quá trình vận hành hệ thống ban đầu.
Tuân thủ & Chứng nhận
Toàn bộ -hệ thống lắp ráp cơ giới được chứng nhận theo CE (EN 60335-1) và UL 1004 (Động cơ điện). Báo cáo thử nghiệm đầy đủ từ Phòng thí nghiệm thử nghiệm được công nhận trên toàn quốc (NRTL) và Giấy chứng nhận tuân thủ có thể được cung cấp cho hoạt động kiểm tra tuân thủ của thành phố.
Giới hạn thiết kế an toàn kết cấu phù hợp với tiêu chuẩn ASTM F1346-91 đối với vỏ bọc an toàn tự động trên các cơ sở thủy sản thương mại.
Tất cả các vật liệu polymer đều trải qua sàng lọc hàng năm để tuân thủ REACH (danh sách SVHC) và RoHS để đảm bảo không có-kim loại nặng bị rò rỉ vào hệ thống nước công cộng.
Mỗi lô hàng đều bao gồm Chứng chỉ kiểm tra nhà máy (MTC) loại 3.1 EN 10204 theo dõi thành phần hóa học và tính chất cơ học của từng lô SS316.
Câu hỏi thường gặp
Hỏi: Hệ thống này có thể được lắp đặt trên bể bơi hiện có mà không cần sửa đổi cấu trúc không?
Trả lời: Có, trong hầu hết các trường hợp, nó có thể được trang bị thêm vào các hồ bơi hiện có miễn là có sẵn các điểm neo và không gian trống. Bạn nên thực hiện-khảo sát trước khi lắp đặt để xác nhận tình trạng căn chỉnh và định tuyến điện.
Hỏi: Điều gì xảy ra nếu nắp được vận hành trong điều kiện gió mạnh?
Trả lời: Hệ thống được thiết kế với khả năng bảo vệ mô-men xoắn và sẽ tự động ngắt khi phát hiện lực cản bất thường. Trong tình huống gió lớn, nên ghi đè thủ công hoặc xếp hàng tạm thời để ngăn ngừa sự tích tụ ứng suất cơ học.
Hỏi: Cần có loại nguồn điện nào để hoạt động?
Đáp: Hệ thống truyền động hoạt động ở đầu vào DC điện áp-thấp và thường kết nối với mô-đun điều khiển bên hồ bơi-chuyên dụng. Đối với việc lắp đặt thương mại, nó có thể được tích hợp vào hệ thống quản lý điện của tòa nhà.
Hỏi: Trong hoạt động thực tế, các bộ phận chính cần được thay thế thường xuyên như thế nào?
Đáp: Các bộ phận bị mòn như bánh răng truyền động và vòng bi thường tuân theo chu kỳ thay thế nhiều{0}}năm tùy thuộc vào tần suất sử dụng. Theo tiêu chuẩn sử dụng của khách sạn hoặc khu dân cư, khoảng thời gian thay thế thường được tính bằng năm thay vì tháng.
Hỏi: Hệ thống này có tương thích với bể bơi nước mặn hoặc nước biển không?
Đáp: Có, nó được thiết kế cho môi trường có clo và nước mặn, nhưng việc tiếp xúc lâu dài ở các cơ sở ven biển có độ mặn cao có thể yêu cầu kiểm tra định kỳ các bề mặt kim loại.
Hỏi: Thời gian vận hành dự kiến sau khi giao hàng là bao lâu?
Đáp: Đối với quá trình cài đặt tiêu chuẩn,-việc lắp ráp và chạy thử tại chỗ thường có thể được hoàn thành trong một khoảng thời gian cài đặt ngắn sau khi việc căn chỉnh cấu trúc được xác nhận. Nhóm kiến trúc phức tạp có thể yêu cầu hiệu chuẩn mở rộng.
Hỏi: Hệ thống này có thể được tích hợp với hệ thống tự động hóa tòa nhà hoặc hồ bơi thông minh không?
Đáp: Có, nó có thể được kết nối với các nền tảng điều khiển bên ngoài thông qua giao diện dựa trên chuyển tiếp-hoặc giao diện có thể lập trình. Tích hợp phụ thuộc vào kiến trúc điều khiển được sử dụng trong cơ sở.
Câu hỏi: Loại bảo vệ sự cố nào được bao gồm trong hoạt động-trong thế giới thực?
Trả lời: Hệ thống này bao gồm các biện pháp bảo vệ cơ và điện giúp ngăn chặn hiện tượng cháy động cơ trong điều kiện điện trở bất thường. Trong trường hợp có tắc nghẽn, hệ thống sẽ ngừng hoạt động để tránh làm hỏng vật liệu che phủ.
Hỏi: Chi phí sở hữu dài hạn-so với hệ thống cuộn thủ công là bao nhiêu?
Đáp: Mặc dù mức đầu tư ban đầu cao hơn nhưng việc tiết kiệm lao động vận hành và giảm tổn thất nhiệt thường làm giảm tổng chi phí vòng đời trong môi trường thương mại. Tiết kiệm năng lượng và bảo trì trở nên đáng kể hơn ở quy mô lớn.
Câu hỏi: Làm thế nào để đảm bảo tính nhất quán của sản phẩm trong quá trình sản xuất hàng loạt lớn?
Trả lời: Mỗi lô sản xuất đều tuân theo các quy trình kiểm tra và lắp ráp được tiêu chuẩn hóa, đồng thời các bộ phận truyền động quan trọng phải trải qua chu trình chức năng lặp đi lặp lại trước khi xuất xưởng để đảm bảo tính nhất quán trong vận hành.
